山西等離子切割除塵項目介紹
來源：http://www.9qmv.com/ 發布時間：2020-11-27
山西切割機等離子切割機除塵項目介紹

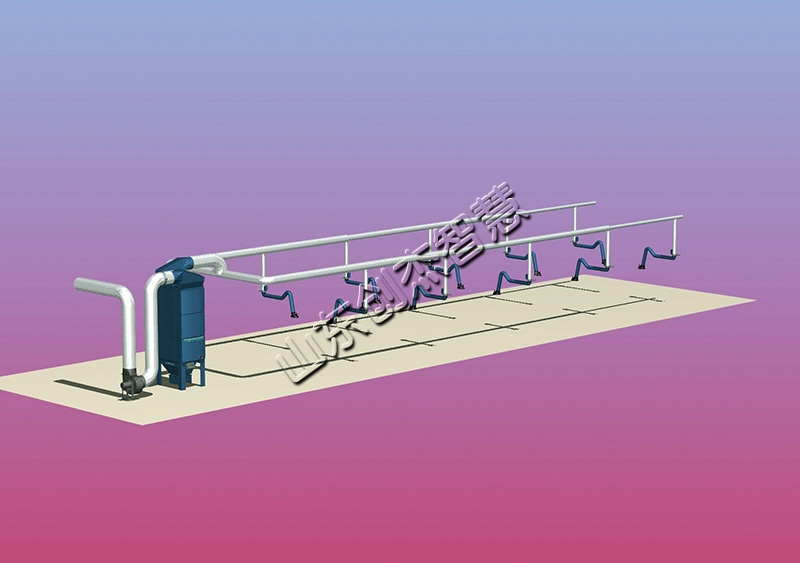

除塵系統包括排塵管道、焊煙除塵一體機、滑動小車，除塵系統的核心是除塵器。
臟空氣（含塵氣體）通過進風口進入主機，撞擊在該入口處的一塊導流板上。這樣粉塵顆粒就不會直接撞擊到濾芯上，而是被減速，被改變流向。導流板的另一個作用就是可以形成一個沉降式氣流，而這種沉降式氣流又有助于濾芯的反吹。
在除塵器的原氣側，也就是說在花板（多孔板）的下面，氣流以極低的速度穿過濾筒，而粉塵顆粒則會在穿透過程中被阻擋在濾芯的表面。過濾后的干凈空氣（過濾后的空氣）從主機的上部排出，然后通過相連的管道系統直接排放到室外或者均勻的送回車間。氣流組織所需的負壓是由風機提供的，它既可以內置，也可以是臥式的或者分體單獨擺放。而分離出來的粉塵則落在用于粉塵收集的灰桶里。按時間來控制的電磁閥打開后，儲存在壓縮空氣罐內的壓縮空氣就會通過噴吹管，以與氣流組織相反的方向從干凈空氣側吹入濾芯里面，這樣就在運行當中將被分離出來的堆積在濾芯表面的粉塵反吹下來，并掉入垃圾排放裝置里面。
濾筒除塵一體機

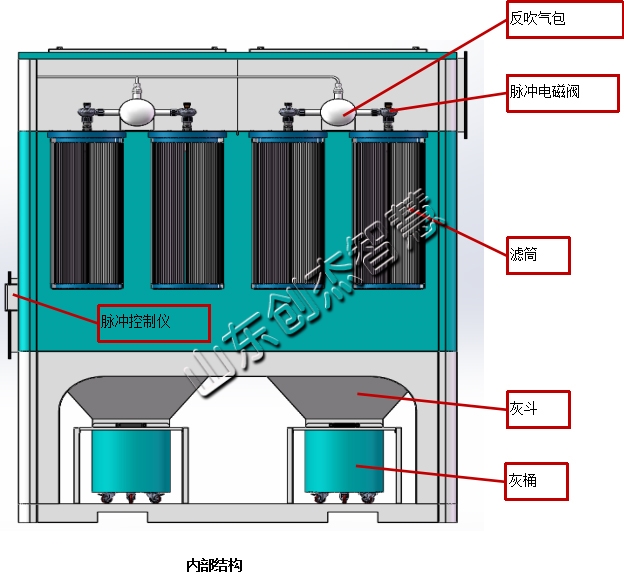

2.除塵一體結構組成
濾筒除塵器由進風管、排風管、箱體、灰斗、清灰裝置、濾筒及電控裝置組成。
濾筒在除塵器中的布置很重要，濾筒垂直布置在箱體花板上，用螺栓固定，并墊有橡膠墊，下部分為過濾室，上部分為凈氣室。濾筒除了用螺栓固定外，更方便的辦法是自動鎖緊裝置和橡膠裝置，這兩種方法對安裝和維修都能十分方便。
除塵系統包括排塵管道、焊煙除塵一體機、滑動小車，除塵系統的核心是除塵器。
臟空氣（含塵氣體）通過進風口進入主機，撞擊在該入口處的一塊導流板上。這樣粉塵顆粒就不會直接撞擊到濾芯上，而是被減速，被改變流向。導流板的另一個作用就是可以形成一個沉降式氣流，而這種沉降式氣流又有助于濾芯的反吹。
在除塵器的原氣側，也就是說在花板（多孔板）的下面，氣流以極低的速度穿過濾筒，而粉塵顆粒則會在穿透過程中被阻擋在濾芯的表面。過濾后的干凈空氣（過濾后的空氣）從主機的上部排出，然后通過相連的管道系統直接排放到室外或者均勻的送回車間。氣流組織所需的負壓是由風機提供的，它既可以內置，也可以是臥式的或者分體單獨擺放。而分離出來的粉塵則落在用于粉塵收集的灰桶里。按時間來控制的電磁閥打開后，儲存在壓縮空氣罐內的壓縮空氣就會通過噴吹管，以與氣流組織相反的方向從干凈空氣側吹入濾芯里面，這樣就在運行當中將被分離出來的堆積在濾芯表面的粉塵反吹下來，并掉入垃圾排放裝置里面。
濾筒除塵一體機
| 設備型號 | CJ-C200 |
| 處理風量 | 20000Mm³/h |
| 過濾材質 | PTFE微孔覆膜+聚酯纖維（使用壽命≥1年） |
| 過濾風速 | 0.8-1.2m/min |
| 濾筒尺寸 | φ325×660 |
| 濾筒數量 | 12個 |
| 過濾面積 | 127.2M² |
| 清潔方式 | 脈沖反吹裝置并帶氣水分離器 |
| 壓縮空氣 | 0.4-0.6MPA. |
| 風機風量 | 風量：＞12000m³/h |
| 電機功率 | 15KW |
| 電壓 | 380V 50Hz |
| 電機品牌 | 榮佳或同等品牌 |
| 噪聲值 | ＜80dB(A) |
| 風機出風布置 | 風機出風口朝上排空，并加防雨帽，隨機附帶檢測管道 |
| 除塵器主機與伸縮房之間一定要考慮防火措施 | |
| 一體機設備布置滿足現場空間的要求，灰斗提升裝置與灰塵收集處密封無泄漏 | |
| 檢測方法及要求；檢測室內排氣口排放的廢氣應達到山東省《區域性大氣污染物綜合排放標準DB37/2376-2019》之規定用以監測室外排放口排放廢氣標準的要求 | |
濾筒除塵器由進風管、排風管、箱體、灰斗、清灰裝置、濾筒及電控裝置組成。
濾筒在除塵器中的布置很重要，濾筒垂直布置在箱體花板上，用螺栓固定，并墊有橡膠墊，下部分為過濾室，上部分為凈氣室。濾筒除了用螺栓固定外，更方便的辦法是自動鎖緊裝置和橡膠裝置，這兩種方法對安裝和維修都能十分方便。
